АЛЬФРЕД ГРЭМ (ALFRED GRAHAM)

Альфред Грэм (Alfred Graham)— основатель британской компании «Alfred Graham & Co.».

До недавнего времени считалось, что сведений о фирме и ее создателе очень мало, но в 2022 году, к 110-летию гибели «Титаника», на краеведческом сайте одного из районов Большого Лондона появилась статья Майка Гилфойла (Mike Guilfoyle) об истории компании.

Местные краеведы выяснили, что в их районе, на юго-востоке британской столицы, располагалась фабрика Сент-Эндрюс (St Andrew’s Works) компании «Alfred Graham & Co.», крупнейшая фабрика Крофтон-парка с 1894 по 1928 год, где производились громкоговорящие телефоны для «Титаника».

В настоящее время Крофтон-парк – это зеленый жилой массив на юго-востоке Лондона в 11 километрах от центра британской столицы, построенный на руинах от бомбёжек Второй мировой войны. Краеведы Майк Гилфойл и Кэрол Харрис с удивлением обнаружили, что помимо военной их район имеет богатую и более древнюю промышленную историю.

В распоряжении исследователей оказались рекламные проспекты фирмы, на одном из которых подробно изложена «родословная» компании.

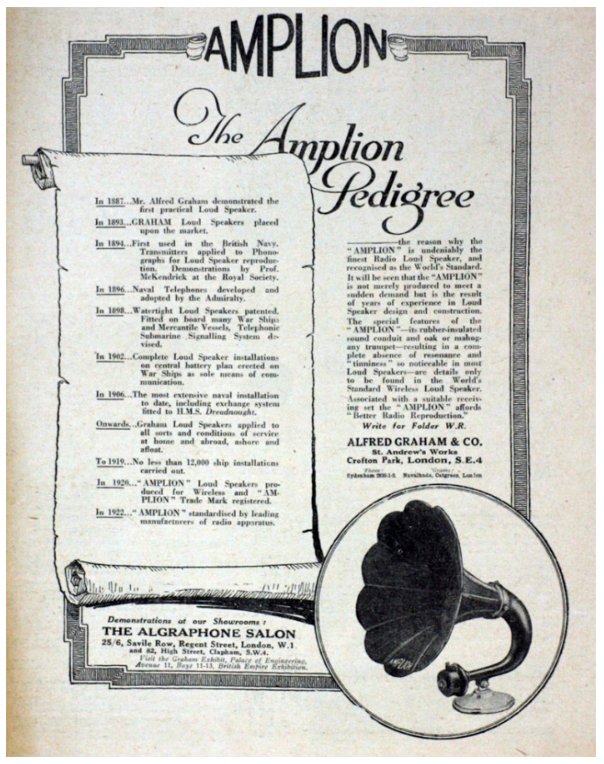

Родословная бренда «Амплион», июнь 1924 г. (Источник-https://www.gracesguide.co.uk/File:Im19240621AWE-Amplion.jpg)

В 1887 году Альфред Грэм продемонстрировал первый работающий громкоговорящий телефон («Loud Speaker»). В продаже телефоны Грэма появились только в 1893 году.

В 1894 году громкоговорящий телефон Грэма «Loud Speaker» был впервые использован на Британском флоте. И в этом же году Альфред Грэм в партнерстве с Эдвардом Грэмом и Артуром Дирлавом основал компанию «Alfred Graham & Co.». Компания построила телефонную фабрику Сент-Эндрюс в Крофтон-парке, которая проработала там до 1928 года.

В 1896 году корабельные телефоны были адаптированы для нужд Адмиралтейства, после чего производство и продажа телефонов Грэма только расширялись. Компания росла, рос и ее ассортимент.

В 1898 году были запатентованы водонепроницаемые громкоговорящие телефоны, разработана телефонная система сигнализации, которая была установлена на многих военных и гражданских судах.

В 1902 году установка сетей громкоговорящих телефонов Грэма системы ЦБ проводилась на военных кораблях уже как единственный вид коммуникации.

К 1911 году компания рекламировала «патентованные корабельные громкоговорящие телефоны «Alfred Graham and Co.», принятые на вооружение Британским Адмиралтейством, многими иностранными правительствами и ведущими пароходными компаниями».

Патентованные громкоговорящие корабельные телефоны, Февраль 1911 г.

(Источник - https://www.gracesguide.co.uk/File:Im191102Cass-AlfG.jpg )

Корабельные телефоны Грэма – «Navyphones» - существенно отличались от обычных, поскольку работали в условиях постоянной вибрации из-за работы двигателей, атмосферной коррозии от соленого морского воздуха или угольной пыли в котельных.

Корпуса телефонов Грэма в основном производили из медных сплавов – латуни или бронзы, которые обладают высокой коррозионной стойкостью. Части корпуса плотно пригоняли друг к другу, чтобы избежать попадания соленого воздуха в электрические детали.

Для наилучшей слышимости в микрофонах Грэма использовались особые диафрагмы большого размера и сложного композитного состава.

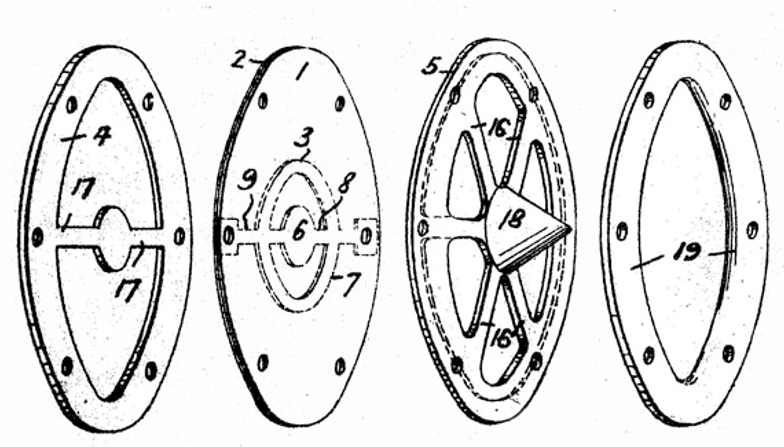

Диафрагма Грэма. (Источник - Alfred Graham & Co)

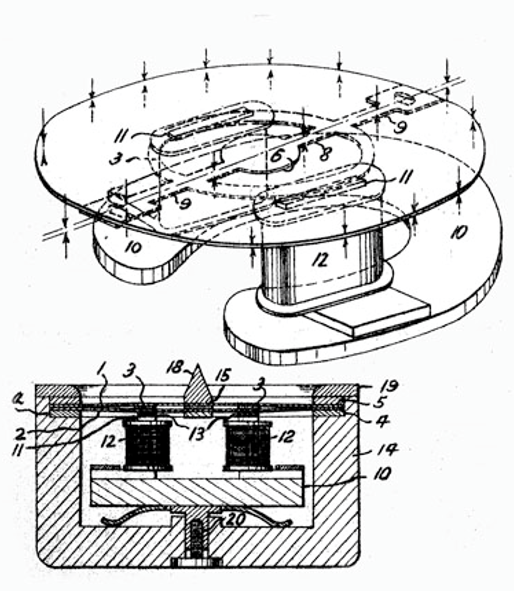

Микрофон Грэма в разрезе. (Источник - Alfred Graham & Co)

На военных судах всегда существовала вероятность повреждения батареи, питающей телефон, или провода, к ней ведущего. Альфред Грэм предусмотрел эту возможность, и его микрофон мог работать без внешнего источника питания, как первый простейший телефон - трубка Белла, в которой движение диафрагмы в магнитном поле индуцировало электрический ток в катушке. Поэтому телефонные аппараты Грэма называли телефонами со «звуковым питанием». При этом главный недостаток трубок Белла – небольшая дальность связи – в условиях корабля нивелировался, а хорошая слышимость обеспечивалась увеличенным размером диафрагмы и мощным магнитом.

Кроме того, наушники Грэма имели длинные трубы-звуководы (так называемые «боковые руки» - «side arms») – они отсекали внешние шумы и позволяли минимизировать помехи при разговоре.

Сохранились сведения, что разговор по телефонам Грэма был слышен на расстоянии до 20 футов, т.е. до 6 метров. Не случайно Альфред Грэм позиционировал свои телефоны как громкоговорящие.

В качестве вызывного прибора в них служили звонок или зуммер.

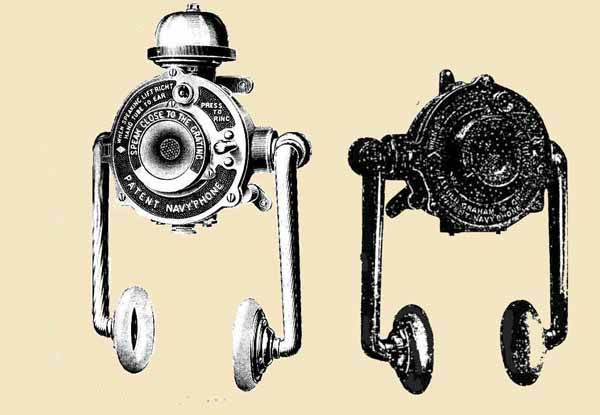

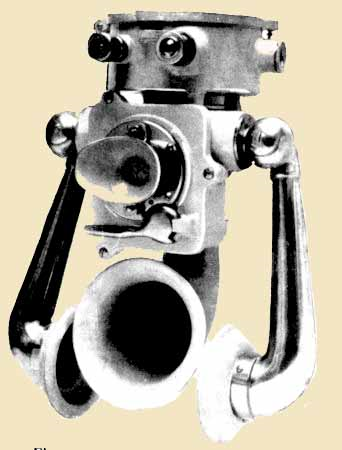

Аппараты «Navyphone» образца 1912 года: слева Модель 2461A, Sterling Model No. U574, GEC No 8082. Справа: Громкоговорящий телефон общего назначения, модель 2461, GEC No 8083. (Источник - Alfred Graham & Co Telephones)

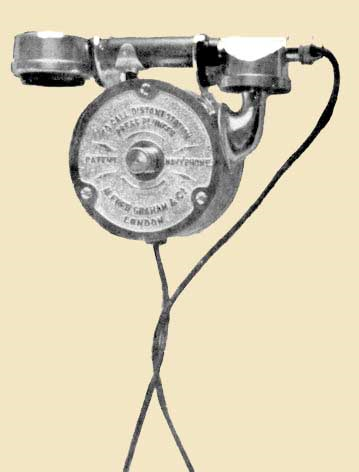

слева:Navyphone модели 2461, справа – Navyphone модели 2462 для кают (Источник - Alfred Graham & Co Telephones)

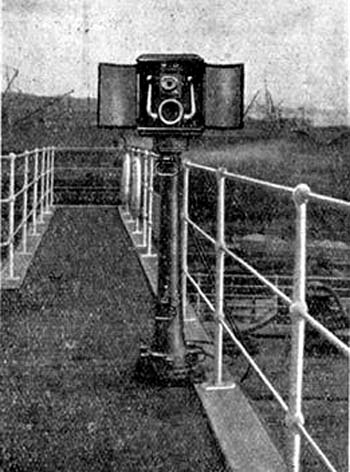

Navyphone модели 2461 на палубной стойке (Источник - Alfred Graham & Co Telephones)

Корабельные телефоны Грэма использовались на новых британских линкорах класса «Дредноут» и новом тяжёлом крейсере австралийских военно-морских сил HMAS «Australia».

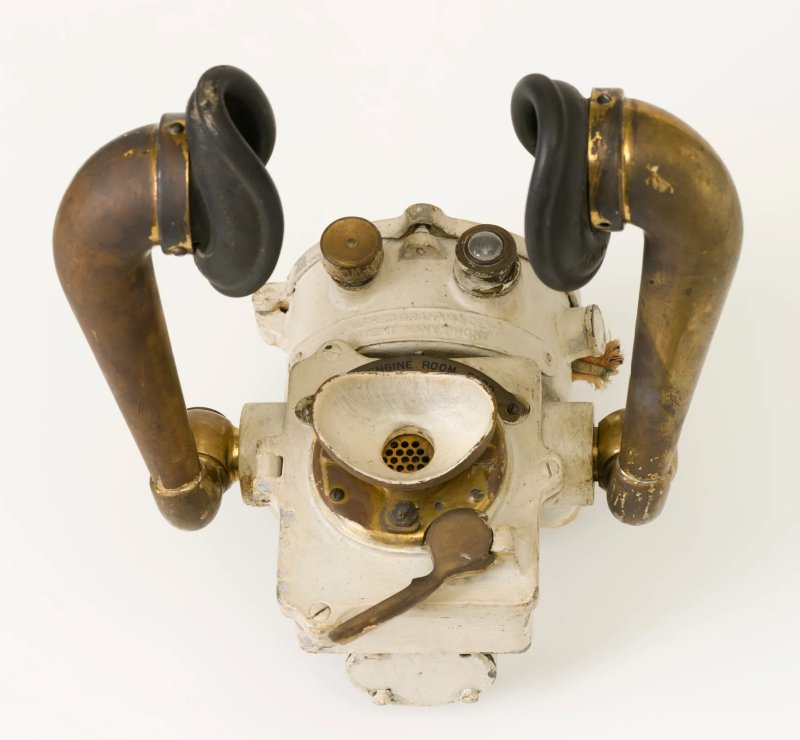

Этот телефон использовался на судне HMAS «Australia» Королевского флота Австралии (источник - https://www.britishtelephones.com/histalfredgraham.htm).

Они также устанавливались на роскошных круизных лайнерах, таких как «Олимпик» и «Титаник». Телефоны для кают лайнеров могли выпускаться посеребрёнными.

«Олимпик» (слева) заводят в сухой док в Белфасте для ремонта утром 2 марта 1912 года после повреждения лопасти винта. «Титаник» (справа) пришвартован у достроечного причала. «Олимпик» отплыл в Саутгемптон 7 марта, это последняя совместная фотография двух кораблей. (фото - Maritime Press, 1912) (Источник - https://ladywell-live.org/2022/04/12/alfred-graham-co-once-the-biggest-employer-in-the-area-made-the-loudspeaker-phones-on-the-titanic-which-sank-110-years-ago/)

К началу Первой мировой войны (1914 год) компания Грэма специализировалась на производстве «громкоговорящих телефонов, коммутаторов и других устройств для связи на военных и торговых судах, для использования на электростанциях, в туннелях, угольных шахтах и ​​т. д.».

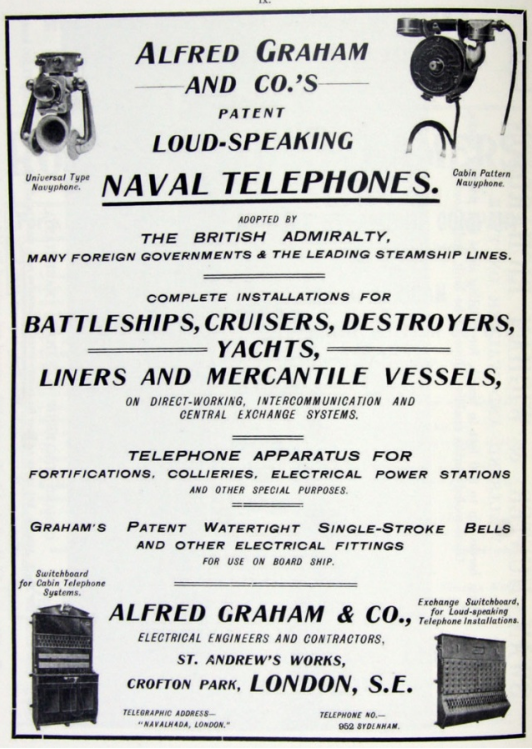

Рекламный проспект продукции компании - 1911 год (Источник - https://www.gracesguide.co.uk/File:Im1911SB-Graham.jpg)

После войны активно производились и продавались также звонки, постоянные магниты, а с появлением автомобилей – автомобильные гудки, которые «предупреждают, но не беспокоят».

Автомобильный гудок - 1921 год (Источник - https://www.gracesguide.co.uk/File:Im19210223MoTr-Alfred.jpg)

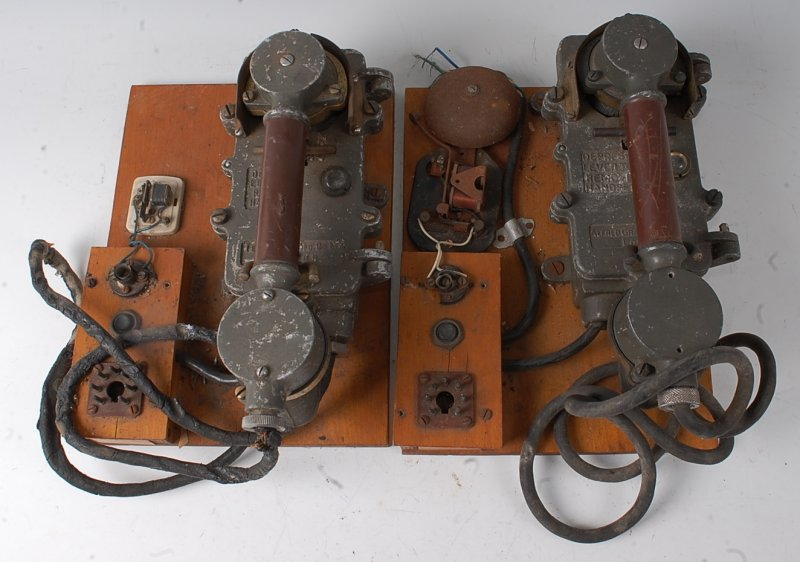

Модель 7951 размещена на деревянной подложке со звонком постоянного тока (источник - https://www.britishtelephones.com/histalfredgraham.htm).

Некоторые модели, например – 7951, могли иметь корпуса из алюминиевого сплава, который также не боится коррозии в воздушной среде, но не такой прочный, как медные сплавы. Такие корпуса покрывали краской.

Расцвет компании пришелся на первые два десятилетия ХХ века, когда активно строились и спускались на воду крупные пассажирские лайнеры и военные корабли. В 1911 году открылась новая фабрика в Брэкли.

В 1919 году компания с гордостью сообщала, что на различных судах по всему миру было установлено не менее 12 000 корабельных телефонных аппаратов фирмы «Alfred Graham & Co.»!

Продажей телефонных аппаратов Грэма занимались также британские телефонные компании «General Electric Company» (GEC) и «Sterling Telephone and Electric». В их каталогах можно увидеть различные модели корабельных телефонов типа «Navyphone».

В книге с описанием оборудования для британских линейных кораблей класса «Дредноут» приведен перечень корабельных телефонных аппаратов Грэма - не менее 23 моделей, включая телефоны для верхней палубы, управления огнем, машинного отделения, котельных, кают.

Однако с окончанием Первой мировой войны компания столкнулась с некоторыми трудностями – продажи телефонов упали, так как потребности в военных кораблях сократились, а на существующих судах установленное оборудование связи годами работало без перебоев. Возникла необходимость расширить ассортимент производимых приборов.

На первые послевоенные годы - начало 1920-х годов - пришелся старт развития потребительской радиоиндустрии. В соответствии с веяниями времени уже в 1920 году в Крофтон-парке появилась новая компания «Graham Amplion Ltd» - она зарегистрировала торговую марку «Amplion» и начала выпуск громкоговорителей «Amplion» для беспроводной связи. Новая компания производила также граммофоны под маркой «Algraphone», комплектующие и аксессуары к ним, радиолампы «Metrovic», а позднее – радиоприемник «Amplion».

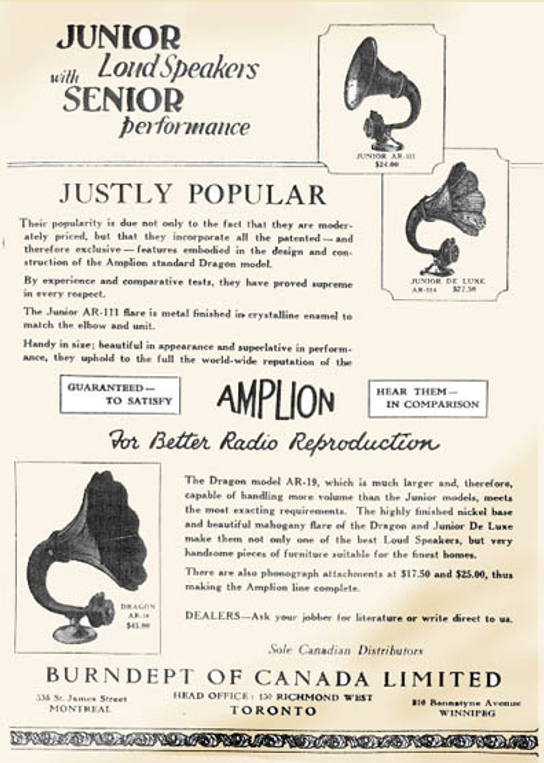

Репродукторы «Амплион» - реклама (Источник-Alfred Graham & Co)

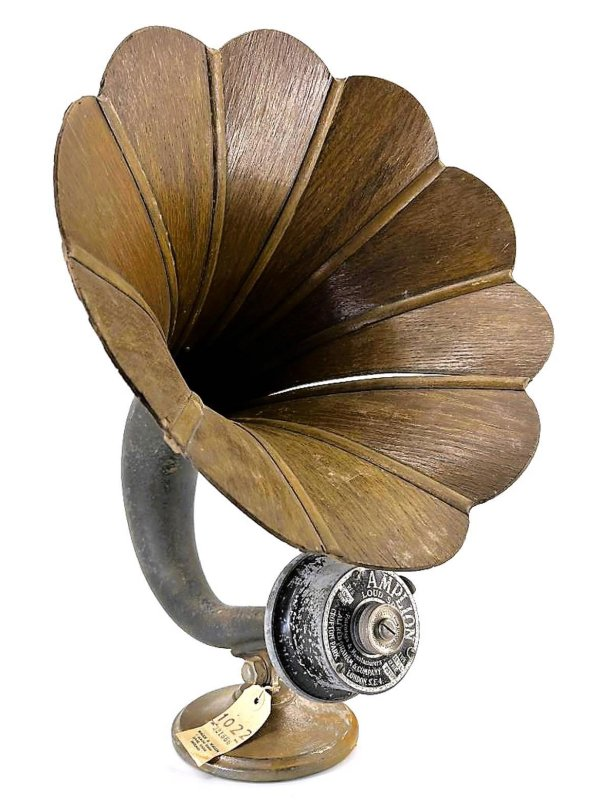

Стильный громкоговоритель «Амплион Дракон» (“Amplion Dragon”) (Источник - HISTORY OF ALFRED GRAHAM)

Для развития продаж за океаном в США и Канаде были созданы дочерние компании.

На Британской промышленной выставке в 1922 году фирма Грэма представила широкий выбор своих электротехнических изделий, в том числе радиоприборы, а также системы оповещения и тотализатор для британских ипподромов.

Альфред Грэм стал одним из первых акционеров Британской радиовещательной компании – предшественницы «BBC».

В 1928 году компания А. Грэма переехала на другую, гораздо более крупную фабрику в Слау, Беркшир, а фабрика Сент-Эндрюс была выставлена на продажу. По информации местного историка Кэрол Харрис, в отчёте геодезиста за май 1928 года отмечалось выгодное расположение участка площадью в один акр: «примерно в пяти минутах ходьбы от станции Крофтон-Парк с её электропоездами… здания качественной современной постройки, прочные кирпичные и шиферные крыши. Фабрика включает в себя несколько просторных и хорошо освещённых мастерских; общая площадь помещений составляет около 30 000 квадратных футов… Офисы просторные и хорошо оборудованные; как в офисах, так и на фабрике имеются отличные туалеты и санитарные помещения». (Кэрол Харрис, «История Крофтон-Парка – Телефоны на «Титанике»», 2018).

Под брендом “Amplion” различные радиоприёмники продолжали выпускать вплоть до 1960-х годов, но сама компания «Alfred Graham & Co.» во время Второй Мировой войны постепенно уступила ведущие позиции в производстве судовых телефонов конкурирующим фирмам, а в послевоенные годы стала дочерней компанией «Siemens Bros» и производила различное электрооборудование.

По персоналиям, связанным с компанией, информация очень скудна.

О двух основателях фирмы «Alfred Graham & Co.» сведения можно почерпнуть на сайтах австралийского коллекционера Боба Эстрейха, британского коллекционера Боба Фрешуотера и на сайте по истории британской промышленности “Grace’s Guide”:

- Альфред Грэм в 1877 году стал членом Ассоциации инженеров-электриков Британии (Institution of Electrical Engineers – IEE) – в том же году, что и Александр Г. Белл, изобретатель телефона. С 1891 года проживал в Камбервелле, где и умер в 1929 году.

- Джозеф Артур Ловел Дирлав, или кратко Артур Дирлав (1859–1923), был инженером-консультантом кабельных компаний («Pacific Cable Board», «Western Union Cable Co.», «Commercial Cable Co.» и многих других) и многие годы занимался прокладкой телеграфных кабелей, в том числе и подводных; сотрудничал со многими иностранными правительствами и компаниями; имел научные публикации в области телеграфии; был избран членом IEE. С 1889 года Артур Дирлав сотрудничал с Альфредом Грэмом, в 1894 году стал партнером в фирме «Alfred Graham & Co.», а в 1916 году покинул фирму.

Про Эдварда Грэма информацию найти пока не удалось.

В заключение хочется сказать, что в настоящее время громкоговорящие телефоны Альфреда Грэма непросто найти даже в британских музеях, но в нашем московском Музее истории телефона есть три различных корабельных телефона бренда «Alfred Graham & Co.» начала ХХ века – два настенных и один палубный аппарат на специальной стойке.

Источники:

1. Alfred Graham & Co – сайт австралийского коллекционера Боба Эстрейха – о фирме

2. Alfred Graham & Co Telephones – там же, о телефонах А.Грэма с фотографиями

3. The Dreadnought Project – сайт проекта «Дредноут» для британского флота с моделями телефонов «Navyphone» А.Грэма

4. https://www.gracesguide.co.uk/ - сайт по истории промышленности и машиностроения в Великобритании, рекламные проспекты и плакаты фирмы А.Грэма

5. https://ladywell-live.org/2022/04/12/alfred-graham-co-once-the-biggest-employer-in-the-area-made-the-loudspeaker-phones-on-the-titanic-which-sank-110-years-ago/ - краеведческий сайт одного из районов Лондона

6. https://www.britishtelephones.com - сайт британского коллекционера Боба Фрешуотера

Автор статьи – Урумян Тамара,

Экскурсовод, хранитель Музея истории телефона.
