Александр Александрович Столповский

Александр Александрович Столповский известен как создатель телефона особой конструкции – с кольцеобразным магнитом. Инженер по образованию, Александр Столповский работал на Московско-Брестской железной дороге, и вместе со своим сослуживцем Александром Капгером получил привилегию на разработанный им телефон в 1886 году (рис.1.).

Привилегией в дореволюционной России называли патент на изобретение.

Рис.1. Привилегия № 3739 на телефон с кольцеобразным магнитом, 1886 г., Российская Империя.

Настольный телефонный аппарат Столповского - Капгера отличался необычным устройством микрофона и наушника (рис.2).

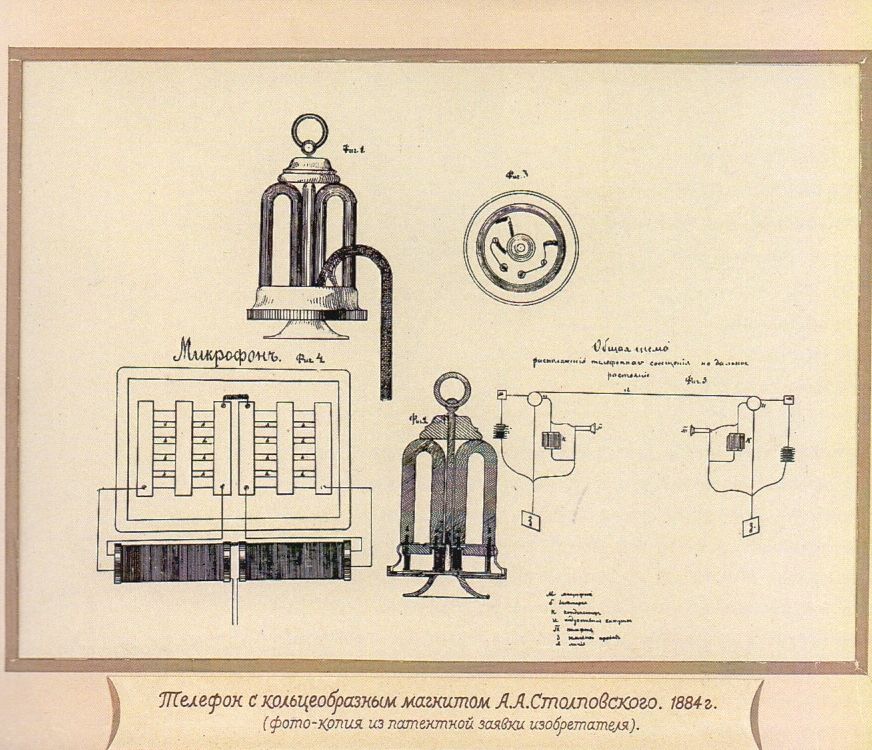

Рис.2. Схема телефона с кольцеобразным магнитом А.А.Столповского 1884 года.

Микрофон представлял из себя угольный стержень, закрепленный снаружи на фасаде корпуса – впервые стержневой угольный микрофон разработал Дэвид Хьюз.

Наушник, предмет авторского труда Столповского и Капгера, содержал четыре подковообразных магнита, объединенных между собой особым образом: наружные полюсы магнитов (южные) соединены железным кольцом с одной обмоткой, а внутренние полюсы (северные) сведены в центре вокруг стержня из мягкого железа с надетой на него катушкой с обмоткой из изолированной проволоки. Такое устройство превращает четыре магнита в единый электромагнит с усиленными свойствами.

Кроме того, авторы использовали в своем аппарате конденсатор для устранения индуктивных токов, что также улучшало слышимость на линии.

Благодаря своей конструкции телефон Столповского - Капгера был способен передавать звук на очень большое расстояние – до 700 верст, это подтвердили эксперименты по установке телефонной связи между Москвой и Минском.

На российских железных дорогах с середины 1880-х годов успешно применялись телефонные аппараты модели Столповского - Капгера. Они работали на телеграфных линиях по однопроводной схеме, вторым проводом служила земля.

Сохранились свидетельства их использования и на Московской загородной телефонной сети, которая активно развивалась в 1880-е годы – по воспоминаниям очевидцев телефоны Столповского – Капгера хорошо передавали звук даже по «линиям из стальной проволоки».

В коллекции ЦМС им. А.С.Попова в Санкт-Петербурге есть настольный телефонный аппарат конструкции Столповского - Капгера, изготовленный в 1886 году (рис.3 и 4).

Рис.3. Телефон Столповского – Капгера, 1886 г., вид спереди.

Рис.4. Телефон Столповского – Капгера, 1886 г., вид сзади.

Он выполнен в деревянном корпусе на фигурном металлическом основании, имеет встроенный индуктор для вызова и наружный поляризованный звонок.

В 2019 году этот аппарат был признан памятником науки и техники.

Источники:

1.      История телефонной связи в экспозиции Центрального музея связи имени А.С.Попова: Каталог (фотоальбом)/ Н.А.Борисова, В.В.Орлов, О.В.Фролова и др. – 2-е изд., испр. и доп. – СПб.: Центральный музей связи имени А.С.Попова, 2022 – стр. 38 - 43.

2.      Ссылка – ЭЛЕКТРОННАЯ БИБЛИОТЕКА ВПТБ (Всероссийская патентно-техническая библиотека)

3.      http://amnit.org/index/virtualnyj-muzej-pnt-tekhnika-svjazi-i-media-ch2/0-51 - Виртуальный музей "Памятники науки и техники России" >> Категория "Техника связи и медиа (часть 2)"

Автор статьи – Урумян Тамара,
экскурсовод, хранитель Музея истории телефона
